Распорки дистанционные типа Р для подстанций в Северодвинске
Описание
Распорки дистанционные типа Р для подстанций – разновидность дистанционных распорок для ЛЭП.
Технические характеристики
Относятся к линейной воздушной защитной арматуре. Тип распорок: глухие. Используются на воздушных линиях электропередач с рабочим напряжением в 330кВ, 500кВ и 750 кВ. Конструктивная особенностьн6 наличие защитного слоя изолирующего элемента от внешних покрытий. Сфера применения: фиксация и профилактика взаимного касания и двух проводов расщепленной фазы при ошиновке открытых распределительных устройств подстанций высокого напряжения. Распорки подстанционные типа Р соответствуют требованиям ТУ У 31.2-30255335-002:2006.
Основные функции распорки типа Р:
- профилактика взаимного касания проводов расщепленной фазы
- компенсация эоловой вибрации
- компенсация субколебаний
- поддержание геометрии расщепленной фазы
- ремонт линий ЛЭП
- замена вышедших из строя распорок

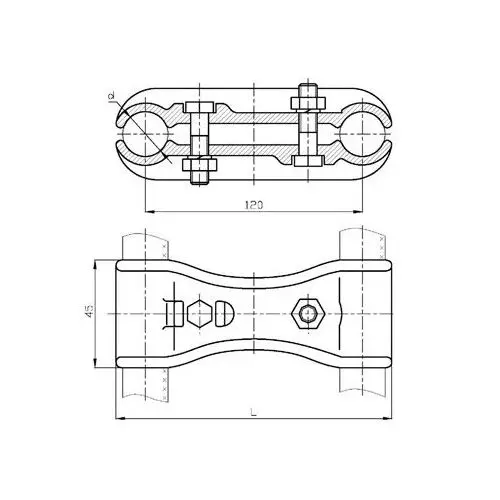

Распорки на воздушных линиях электропередач часто выходят из строя за счет разрушений и износа, вызванных атмосферными явлениями, а также КЗ. Разрушительная частота вибраций: от 3Гц до 150 Гц . Разрушительная амплитуда вибраций: от 0.01 до 1 диаметра провода. Причина субколебаний: аэродинамический след, из-за экранирования подветренных проводов расщепленной фазы наветренными проводами. Частота субколебаний: от 0.15Гц до 10 Гц . Амплитуда субколебаний: от 0.5 до 20 диаметров провода. Распорка дистанционного типа РГУ состоит из двух равноудаленных друг от друга тяг, соединенных в одной точке, оснащённых зажимами. К основным деталям распорок относят:
- корпус, усиленный параллельными ребрами жесткости
- защитные пластины
- зажимы для крепления распорки на проводах
- болтовой крепеж
Корпус производится из стальной полосы, швеллера. Пластины производят из алюминиевых сплавов. Тип проводов: алюминиевые, сталеалюминиевые.
Технические параметры:
- Маркировка: от Р-2-120 до Р-4-120
- Марка проводов: А, АКП, АС, АСКС, АСКП, АСК
- Расстояние между проводами фазы: от 400мм до 600мм
- Минимальный диаметр провода: от 21.6 мм до 37.7 мм
- Длина тяги: 153мм, 158 мм, 164мм
- Масса: от 0.478 кг до 0.558кг
- Разрушающая нагрузка: 2.5кН
Преимущества использования дистанционных распорок типа Р: герметичность, высокая плотность поверхностных материалов, целостность материала, термостойкость, долговечность, высокая точность исполнения, высокая механическая прочность, устойчивость к УФ-лучам и атмосферным явлениям, износостойкость, пожаробезопасность, свойства диэлектрика, увеличение срока службы ЛЭП, стабилизация энергосистемы.
Применение
Распорки дистанционные типа Р используют для комплектации электроподстанций для защиты поводов расщепленной фазы.
